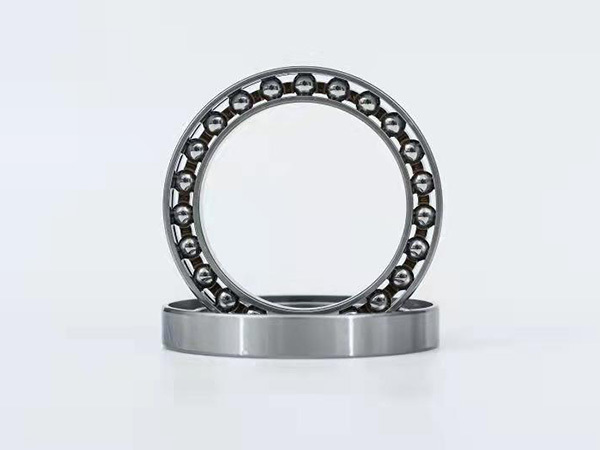

FS柔性軸承

FS柔性軸承不同于普通軸承，它的外環很薄，在未裝入凸輪之前環是圓形的，裝上之后為橢圓形。FS柔性軸承是利用柔性元件可控的彈性變形來傳遞運動和動力的，其特點是傳動比大并且適用范圍廣、精度高、空回小、承載能力大、效率高、體積小、重量輕、傳動平穩、噪聲小、可向密封空間傳遞運動。

所屬分類：

柔性軸承

關鍵詞：

FS柔性軸承

服務熱線：

18137927388

聯系我們

在線留言

FS柔性軸承

FS柔性軸承應用

諧波傳動變速器包括三個基本構件，波發生器、柔輪、剛輪及FS柔性軸承。其中FS柔性軸承是核心部件，變速器通過軸承的彈性變形達到高減速比的性能要求。FS柔性軸承在工作中，內圈安裝在橢圓形的剛輪上，工作中承受循環應力載荷，外圈安裝在柔輪上。工作中隨柔輪的彈性變形不斷的發生變化，不僅承受循環應力載荷，而且承受交變應力載荷。這些特點對FS柔性軸承內圈和外圈以及保持架的設計和制造提出了很高的要求，奧維特FS柔性軸承產品的制造工藝日趨完善、成熟，產品質量日趨穩定。

FS柔性軸承型號尺寸規格

型號	尺寸規格					額定值
	d	D	B	C	r	徑向變形	輸入轉速	輸出力矩
	d	D	B	C	r	（mm）	（r/min）	（N.m）
FS-14	25.07	33.896	6.35	6.095	0.3	0.8	3000	6
FS-17	30.3	41.722	6.68	6.16	0.3	0.9	3000	16
FS-20	35.56	49.068	8.13	7.24	0.3	1	3000	30
FS-25	45.212	61.334	6.3	9.015	0.3	1	3000	50
FS-32	58.928	79.748	8.64	11.81	0.3	1.2	3000	90
